首页    废气处理    酸雾净化塔,酸雾处理塔
填料式废气净化塔

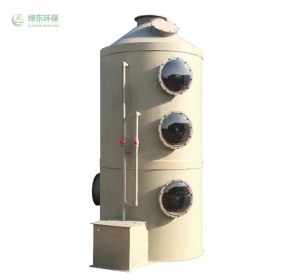

酸雾净化塔,酸雾处理塔

酸雾净化塔是我公司生产的一种主要适用于硫酸、硝酸、氢氟酸、盐酸等工艺操作过程中产生酸/碱性气体的废气治理环保设备,具有净化效率高、结构紧凑,占地面积小、耐腐蚀、耐老化性能好,重量轻,便于安装、运输及维修管理等特点

一、酸雾净化塔产品技术简介

生产车间酸雾废气经风罩收集,经管道再进入碱液洗涤塔,碱液洗涤塔体放置二层填料层并配置二级水浴装置,并在循环水池内加氢氧化钠(简称碱),以中和废气中的酸雾,经二级喷淋塔装置清洗后完全能保证达标排放。废水在循环池中经加药处理后循环使用,沉渣定期清理。

塔体放置二层填料层并配置二级高压水浴装置,经二级喷淋装置清洗后,通过滤水装置,净气达标外排。
酸雾净化塔是一种使含尘气体与水进行充分洗浴作用的除尘器,酸雾处理塔结构简单,主要由主体,进气管,排气管,喷头,填料层,加药装置,水源(水池)和水浴循环系统组成。
它是使特定容器内含水率增加并改变气流方向、降低气流速度,让其与尘气体充分混合,使尘/气的比重增加并粘附中和,水尘由空气中脱离出来的一种除尘装置。

酸雾废气工流程图

二、酸雾净化塔的结构及特点
产品优点:
 ⑴酸雾处理塔工艺简单,造价低,运行费用少,安装方便,耐腐蚀;
 ⑵性能稳定,除尘效率高,脱硫效果好;
 ⑶重量轻,便于安装、运输及维修管理;
 ⑷特别适应水溶性含尘气体;

三、酸雾处理塔适用范围:

酸雾处理塔主要适用于硫酸、硝酸、氢氟酸、盐酸等生产工艺操作过程产生酸/碱性废气处理。

执行标准:酸雾废气经治理后达到广东省地方标准DB44/27-2001《大气污染物排放限值》第二时段标准。适用ISO14000国际通用标准。 酸及其化合物浓度排放:≤35mg/m3

四、酸雾处理塔型号及相关参数:

1、PP板材质

序号(奥朗)

尺寸(mm)

进出风口

料厚mm

防腐水泵KV

处理风量

QL/LD-PP100

Ф950×3500

400mm

6mm

1HP(0.75KV)

5000m3/h

QL/LD-PP120

Ф1200×3500

400mm

6mm

2HP(1.5KV)

10000m3/h

QL/LD-PP150

Ф1500×4200

500mm

6mm

3HP(2.2KV)

15000m3/h

QL/LD-PP180

Ф1800×4500

600mm

8mm

5HP(3.75KV)

20000m3/h

QL/LD-PP200

Ф2000×4800

700mm

8mm

5HP(3.75KV)

25000m3/h

QL/LD-PP220

Ф2200×5100

800mm

8mm

7.5HP(5.5KV)

30000m3/h

QL/LD-PP250

Ф2500×5500

900mm

10mm

7.5HP(5.5KV)

35000m3/h

QL/LD-PP280

Ф2800×6000

900mm

10mm

10HP(7.5KV)

40000m3/h

QL/LD-PP300

Ф3000×6000

1000mm

10mm

10HP(7.5KV)

50000m3/h

2、碳钢、不锈钢材质

序号

产品规格

304不锈钢 材质料厚 mm

水泵功率

配置参数

处理风量

 塔身外经D

塔身高度H

1

800

2800

1.5-2mm



塔身检视口3个,水箱400×400×500mm, 进出风口Φ315mm,两层过滤一层除雾层。

5000 m³/h

2

950

3200

1.5-2mm



塔身检视口3个,水箱500×500×500mm, 进出风口Φ400mm,两层过滤一层除雾层。

8000 m³/h

4

1200

3500

1.5-2mm



塔身检视口3个,水箱500×500×500mm, 进出风口Φ450mm,两层过滤一层除雾层。

10000 m³/h

5

1500

3700

1.5-2mm



塔身检视口3个,水箱600×600×600mm, 进出风口Φ500mm,两层过滤一层除雾层。

15000 m³/h

6

1800

4500

1.5-2mm



塔身检视口3个,水箱600×600×600mm, 进出风口Φ600mm,两层过滤一层除雾层。

20000 m³/h

7

2000

4500

1.5-2mm



塔身检视口3个,水箱600×600×600mm, 进出风口Φ700mm,两层过滤一层除雾层。

25000 m³/h

8

2200

5100

2-2.5mm



塔身检视口3个,水箱600×600×600mm, 进出风口Φ800mm,两层过滤一层除雾层。

30000 m³/h

9

2500

5100

2-2.5mm



塔身检视口3个,水箱700×700×700mm, 进出风口Φ900mm,两层过滤一层除雾层。

35000 m³/h

10

2800

5100

2-2.5mm



塔身检视口3个,水箱700×700×700mm, 进出风口Φ1100mm,两层过滤一层除雾层。

45000 m³/h

11

3000

6500

2-2.5mm



塔身检视口3个,水箱800×800×700mm, 进出风口Φ1200mm,两层过滤一层除雾层。

60000 m³/h

12

3500

6500

2-2.5mm



塔身检视口3个,水箱800×800×700mm, 进出风口Φ1500mm,两层过滤一层除雾层。

75000 m³/h

13

4000

6800

2.5-3mm



塔身检视口3个,水箱800×800×800mm, 进出风口Φ1800mm,两层过滤一层除雾层。

90000 m³/h

备注:1、酸雾废气净化塔材质可选用:PP板、不锈钢、碳钢及玻璃钢等。本公司设备支持定制!

2、塔身一层旋流板

3、填料为Φ50多面空心球环保填料球

五、定制须知:

1、产生废气、废水、粉尘等工艺设备或工况,选取不同处理设备。

2、相关参数根据废气排放量,废水排污量,粉尘温度、浓度、产生源、面积等定制。

3、根据生产车间的房屋建筑结构和生产设备的位置以及车间内外的地理环境决定设备规格。

注:可选材质:PP板、不锈钢

可根据实际使用风量5000-100000风量进行定制。

六、订购我公司产品的售后服务:

1、 产品质量保修期内,实行全面负责,对受损部件负责免费维修,调换;(除人为造成及不可抗拒的自然灾害等。)

2、 按用户要求提供产品安装简图;

3、 在产品安装调试过程中本公司可提供现场技术指导;

4、 产品质保期满后,按成本价提供产品零部件;

5、 本公司定期对用户回访、维护。

6、 整机保修一年

七、酸雾处理塔工程案例

东莞市光某照明科技有限公司酸雾废气处理工程案例

 江西沃某光电科技有限公司酸雾废气处理工程案例

            欧某照明(江门)节能科技有限公司酸雾废气处理工程案例
